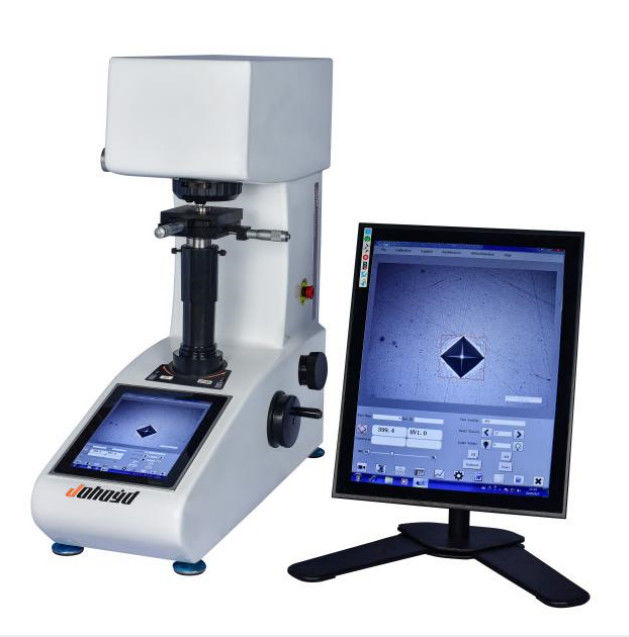

PCHVT-5Z integró el probador visual inteligente de la dureza, fácil conseguir la medida

¡El probador visual inteligente integrado de la dureza, necesita solamente actuar una tableta del tacto, fácil conseguir la medida! Y todos los parámetros requeridos para la prueba se pueden seleccionar, modificar y analizar directamente en el ordenador. La terminal PC está conectada en serie con el probador de la dureza con el protocolo de comunicación para realizar el control del movimiento mecánico del probador de la dureza. Puede realizar: torre multifuncional automática, identificación automática de la lente objetiva y penetrador, cargamento automático, preservación automática de la carga, descarga automática, brillo ligero. Ligando el sistema incorporado de la medida y de la adquisición del CCD, puede exhibir dinámica clara de la imagen de la muesca en la PC en tiempo real, y puede también cerrar directamente la muesca para medir automáticamente el valor de la dureza, automáticamente salvo los datos de prueba, y genera un informe. La operación es muy simple y rápida, eliminando errores de medida humanos. El probador visual inteligente integrado de la dureza, con la tableta como la plataforma, puede ampliar más funciones del uso a través de Internet, y se puede también conectar con los monitores externos, las impresoras y el otro equipo. El tornillo de elevación del lado-oscilación adopta una estructura del engranaje de gusano, y la transmisión es estable.

Configuración estándar:

La pantalla táctil síncrona integrada en el lado es opcional

1. Integración industrial de la tableta, extensión del USB

2. Equipado del último sistema operativo Windows, procesador I7

3. Sistema de medida automático de la imagen incorporada del CCD

4. Representación visual de la muesca y de la medida automática de la dureza

5. Los datos automáticamente de registro de la medida, generan la curva de la dureza-profundidad, y la ahorran como fichero de la PALABRA

La máquina se equipa de un sistema de control automático de la medida de Vickers: puede realizar experimentos sucesivos con cada carga y cada muesca leídas. La cámara conveniente del CCD se utiliza para observar y para medir la muesca directamente en la exhibición, que tiene alta exactitud de la medida y evita errores de medida manuales. Para fijar condiciones de prueba, resultados de la exhibición, el etc. puede ser actuado y ser exhibido claramente y rápidamente. A través del software de control de la medida, puede ser actuada fácilmente en el ordenador incorporado para realizar la medida monopunto. La medida de múltiples puntos se puede medir aleatoriamente, los datos de la medida estadística, y los puntos del distancia entre dos o de múltiples puntos de la medida se pueden fijar arbitrariamente para la medida de la profundidad de la filtración a lo largo medida de la Dos-dirección de X o de Y, datos de la medida estadística, cálculo automático de la profundidad endurecida de la capa según la entrada del valor del juicio del usuario. Cálculo, conversión, juicio de la curva de la exhibición, etc. estadísticos. Si está calificada, etc. La longitud de la parte mensurable se puede ahorrar e imprimir, etc.

Características del programa:

1. Control del probador de la dureza: El sistema proporciona la comunicación serial para controlar la operación del probador de la dureza, tal como torneado de la lente objetiva, del cargamento, fijando el tiempo de ocupación, ajuste del brillo de la luz, y ajuste de la reacción de la fuerza de la prueba;

2. Medida automática: el sistema mide automáticamente la muesca, y dibuja automáticamente la curva, las actualizaciones los resultados estadísticos, el etc. de endurecimiento;

3. Medida manual: El sistema proporciona la medida manual, incluyendo la medida del cuatro-punto y la medida diagonal;

4. Conversión del valor de la dureza, corrección, y verificación eficaz: El sistema puede convertir simultáneamente el valor micro medido de la dureza de Vickers a otras escalas de la dureza tales como HB, hora, etc.; puede corregir el valor medido de la muestra cilíndrica esférica; Verificación eficaz del valor medido de la muestra;

5. Estadísticas de los datos: calcule automáticamente el valor medio, la variación, el Cp, Cpk y otros valores estadísticos de la dureza medida, y puede ahorrarla opcionalmente automáticamente;

6. Almacenamiento de datos: los solos datos e imágenes de la medida se pueden ahorrar en un fichero para memoria posterior, y pueden ser ahorrados automáticamente;

7. Informe de prueba: Genere automáticamente informe del documento de la PALABRA o de EXCEL; los usuarios pueden modificar el formato de informe para requisitos particulares; el formato estándar incluye cada valor de la medida de la dureza, valor estadístico, imagen de la muesca, y el endurecimiento de la curva, del etc.;

8. Dureza de Knoop: puede ser fijado a la medida de la dureza de Knoop;

9. Dureza de la fractura: puede ser fijado para medir dureza de la fractura de la muesca;

10. Otras funciones: todas las funciones del tratamiento de la imagen y el sistema de medida microscópicos, incluyendo el tiroteo de la imagen, calibración, tratamiento de la imagen, medida geométrica, etiquetado del documento, gestión del álbum, e impresión de la fijo-ampliación, etc.;

Funciones principales y características de la máquina:

1. El sistema óptico diseñado por los ingenieros ópticos mayores no sólo tiene imágenes claras, pero también se puede utilizar como microscopio simple, con brillo ajustable, la visión cómoda, y no fácil cansarse después de la operación a largo plazo;

2. La PC incorporada puede representación visual el valor de la dureza, convertir la dureza, método de prueba, fuerza de la prueba, brillo, tiempo de ocupación, tiempos de la medida, datos estadísticos, superior y la gama de la medida de un límite más bajo, el tiempo de la prueba y otros métodos de prueba están intuitivos y claros;

3. Gama ajustable de brillo del sistema óptico: 0-100;

4. Almacenamiento ilimitado de los datos del informe de prueba;

5. La unidad de fuerza de la prueba se puede seleccionar manualmente para la conversión mutua, la unidad de la conversión es: (Kgf, N)

6. Exhibición simultánea: valor máximo, valor mínimo del valor, medio, error máximo, etc.

7. La escala se puede convertir y puede ser cambiada: el estándar nacional, el estándar americano y el estándar internacional, un total de 18 escalas de medición pueden ser convertidos: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, ALTO VOLTAJE, HK, HBW;

8. Ambas lentes objetivas pueden medir directamente la dureza,

9. La gama de la medida del límite superior y más bajo se puede fijar y exhibir en el interfaz principal de la medida;

10. La escala de medición se puede convertir en dureza de HK Knoop;

11. El sistema operativo se puede convertir entre chino e inglés;

12. El sistema de medición incorporado puede medir automáticamente el valor de la dureza;

13. La cáscara de la fundición de aluminio tiene un estable y la estructura no deformada formó una vez, la pintura blanca pura del coche tiene alto grado, resistencia fuerte del rasguño, y es todavía brillante como nueva después de muchos años de uso;

14. Nuestra compañía tiene la capacidad del diseño, de la producción y del proceso uno mismo-desarrollados, y nuestras máquinas proporcionan las piezas reemplazo y los servicios de la mejora del mantenimiento para la vida;

Propósito principal y alcance del uso:

1. Metales de acero, no ferrosos, hoja de metal, carburo cementado, hoja de metal, microestructura

2. Carburación, nitruración y capa de descarburación, capa de endurecimiento superficial, capa de electrochapado, capa

3. Vidrio, obleas,

Configuración estándar:
